EHB070

m²

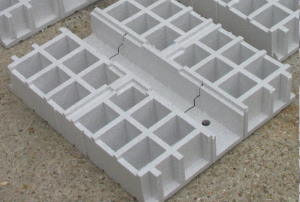

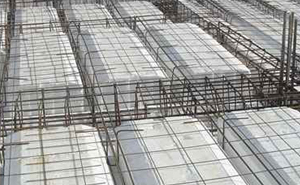

Sistema "FOREL", de aligeramiento de forjados unidireccionales.

70,29€

Estructura de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, con un volumen total de hormigón en forjado y vigas de 0,1586 m³/m², considerando un 30% de superficie macizada, y acero UNE-EN 10080 B 500 S en zona de vigas y zunchos con una cuantía de 15 kg/m², compuesta de los siguientes elementos: FORJADO UNIDIRECCIONAL: horizontal; nervios de hormigón "in situ" de 12 cm de espesor, intereje 70 cm; sistema FOREL, con DIT del Instituto Eduardo Torroja nº 406R/10, compuesto por placas de EPS para zonas macizas y casetones de EPS moldeado, formados por módulos base y tapas de 68x68x25 cm, para aligeramiento de forjado de 25+5 cm de canto; montaje y desmontaje de sistema de encofrado continuo, con acabado tipo industrial para revestir, formado por: superficie encofrante de tableros de madera tratada, reforzados con varillas y perfiles, amortizables en 25 usos, estructura soporte horizontal de sopandas metálicas y accesorios de montaje, amortizables en 150 usos y estructura soporte vertical de puntales metálicos, amortizables en 150 usos; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. Incluso refuerzo de huecos, alambre de atar, separadores y agente filmógeno MasterKure 215 WB "BASF", para el curado de hormigones y morteros. El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra, pero no incluye los pilares.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt08eft030a

m²

Tablero de madera tratada, de 22 mm de espesor, reforzado con varillas y perfiles.

0,044

37,50

1,65

mt08eva030

m²

Estructura soporte para encofrado recuperable, compuesta de: sopandas metálicas y accesorios de montaje.

0,007

85,00

0,60

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,027

16,04

0,43

mt08cim030b

m³

Madera de pino.

0,003

238,16

0,71

mt08var060

kg

Puntas de acero de 20x100 mm.

0,040

7,00

0,28

mt08dba010g

l

Agente desmoldeante, a base de aceites especiales, emulsionable en agua MasterFinish RL 294 "BASF", para encofrados metálicos, fenólicos o de madera.

0,030

2,26

0,07

mt07cpf030b

m²

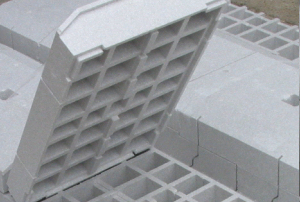

Sistema FOREL, con DIT del Instituto Eduardo Torroja nº 406R/10, compuesto por placas de EPS para zonas macizas y casetones de EPS moldeado, formados por módulos base y tapas de 68x68x25 cm, para aligeramiento de forjado unidireccional de 25+5 cm de canto.

1,000

8,78

8,78

mt07cpf020a

Ud

Repercusión, por m², de separadores metálicos, para armaduras de nervios, necesarios para el montaje del sistema "FOREL", de aligeramiento de unidireccional.

1,000

0,24

0,24

mt07cpf025a

Ud

Repercusión, por m², de separadores de hormigón, para armaduras de zonas macizas, necesarios para el montaje del sistema "FOREL", de aligeramiento de unidireccional.

1,000

0,06

0,06

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

15,000

0,81

12,15

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,225

1,10

0,25

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,35

1,49

mt10haf010nga

m³

Hormigón HA-25/B/20/IIa, fabricado en central.

0,167

76,88

12,84

mt08cur020d

l

Agente filmógeno MasterKure 215 WB "BASF", para el curado de hormigones y morteros.

0,150

1,61

0,24

Subtotal materiales:

39,79

2

Mano de obra

mo044

h

Oficial 1ª encofrador.

0,485

19,67

9,54

mo091

h

Ayudante encofrador.

0,475

18,63

8,85

mo043

h

Oficial 1ª ferrallista.

0,165

19,67

3,25

mo090

h

Ayudante ferrallista.

0,150

18,63

2,79

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,051

19,67

1,00

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,198

18,63

3,69

Subtotal mano de obra:

29,12

3

Costes directos complementarios

%

Costes directos complementarios

2,000

68,91

1,38

Coste de mantenimiento decenal: 3,51€ en los primeros 10 años.

Costes directos (1+2+3):

70,29

UNIDAD DE OBRA EHB070: SISTEMA "FOREL", DE ALIGERAMIENTO DE FORJADOS UNIDIRECCIONALES.

CARACTERÍSTICAS TÉCNICAS

Estructura de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, con un volumen total de hormigón en forjado y vigas de 0,1586 m³/m², considerando un 30% de superficie macizada, y acero UNE-EN 10080 B 500 S en zona de vigas y zunchos con una cuantía de 15 kg/m², compuesta de los siguientes elementos: FORJADO UNIDIRECCIONAL: horizontal; nervios de hormigón "in situ" de 12 cm de espesor, intereje 70 cm; sistema FOREL, con DIT del Instituto Eduardo Torroja nº 406R/10, compuesto por placas de EPS para zonas macizas y casetones de EPS moldeado, formados por módulos base y tapas de 68x68x25 cm, para aligeramiento de forjado de 25+5 cm de canto; montaje y desmontaje de sistema de encofrado continuo, con acabado tipo industrial para revestir, formado por: superficie encofrante de tableros de madera tratada, reforzados con varillas y perfiles, amortizables en 25 usos, estructura soporte horizontal de sopandas metálicas y accesorios de montaje, amortizables en 150 usos y estructura soporte vertical de puntales metálicos, amortizables en 150 usos; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. Incluso refuerzo de huecos, alambre de atar, separadores y agente filmógeno MasterKure 215 WB "BASF", para el curado de hormigones y morteros.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón:

Ejecución:

Montaje y desmontaje del sistema de encofrado:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra, pero no incluye los pilares.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,702

0,638

17 04 05

Hierro y acero.

0,894

0,426

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,002

0,001

17 01 01

Hormigón (hormigones, morteros y prefabricados).

1,269

0,846

Residuos generados:

2,867

1,911
