EHR025

m²

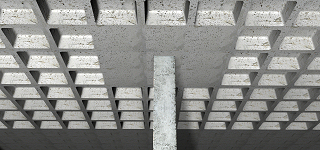

Forjado reticular con casetón recuperable y pilares.

83,04€

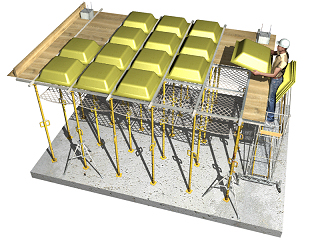

Estructura de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central, con un volumen total de hormigón en forjado con casetón recuperable y pilares de 0,207 m³/m², y acero UNE-EN 10080 B 500 S en zona de ábacos, vigas, nervios, zunchos y pilares, con una cuantía total de 24 kg/m², compuesta de los siguientes elementos: FORJADO RETICULAR: horizontal, con 15% de zonas macizas, canto 30 = 25+5 cm; nervios de hormigón "in situ" de 12 cm de espesor, intereje 70 cm; casetón recuperable de PVC, 64x70x25 cm; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080; con montaje y desmontaje de sistema de encofrado continuo, con acabado visto con textura lisa, formado por: superficie encofrante de tableros de madera tratada, reforzados con varillas y perfiles, amortizables en 20 usos; estructura soporte horizontal de sopandas metálicas y accesorios de montaje, amortizables en 150 usos y estructura soporte vertical de puntales metálicos, amortizables en 150 usos, en zonas macizas y montaje y desmontaje de sistema de encofrado continuo, formado por: superficie encofrante de casetones recuperables; estructura soporte horizontal de portasopandas y guías metálicas y accesorios de montaje, amortizables en 150 usos y estructura soporte vertical de puntales metálicos, amortizables en 150 usos, en zonas aligeradas; PILARES: con altura libre de hasta 3 m y 30x30 cm de sección media, con montaje y desmontaje del sistema de encofrado de chapas metálicas reutilizables. Incluso alambre de atar, separadores, líquido desencofrante MasterFinish RL 211 "BASF", para evitar la adherencia del hormigón al encofrado y agente filmógeno MasterKure 220 WB "BASF", para el curado de hormigones y morteros. El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07aco020b

Ud

Separador homologado para pilares.

0,500

0,06

0,03

mt08eup010b

m²

Chapa metálica de 50x50 cm, para encofrado de pilares de hormigón armado de sección rectangular o cuadrada, de hasta 3 m de altura, incluso accesorios de montaje.

0,007

48,00

0,34

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,034

16,04

0,55

mt08eft035a

m²

Tablero de madera tratada, de 30 mm de espesor, reforzado con varillas y perfiles, para encofrado de forjado reticular con casetón recuperable, para dejar un acabado visto del hormigón.

0,008

50,50

0,40

mt08eva030

m²

Estructura soporte para encofrado recuperable, compuesta de: sopandas metálicas y accesorios de montaje.

0,001

85,00

0,09

mt08eva035

m²

Estructura soporte para encofrado de casetones recuperables, compuesta de: portasopandas y guías metálicas y accesorios de montaje.

0,006

95,00

0,57

mt08cim030b

m³

Madera de pino.

0,001

238,16

0,24

mt08var060

kg

Puntas de acero de 20x100 mm.

0,006

7,00

0,04

mt08dba010e

l

Agente desmoldeante biodegradable en fase acuosa MasterFinish RL 211 "BASF", para hormigones con acabado visto.

0,002

6,21

0,01

mt07cre010b

Ud

Casetón recuperable de PVC, 64x70x25 cm. Incluso piezas especiales.

0,035

60,50

2,12

mt07aco020h

Ud

Separador homologado para forjados reticulares.

1,200

0,06

0,07

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

24,000

0,81

19,44

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,177

1,10

0,19

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,35

1,49

mt10haf010nga

m³

Hormigón HA-25/B/20/IIa, fabricado en central.

0,217

76,88

16,68

mt08cur010g

l

Agente filmógeno MasterKure 220 WB "BASF", para el curado de hormigones y morteros, con acabado visto.

0,150

3,33

0,50

Subtotal materiales:

42,76

2

Mano de obra

mo044

h

Oficial 1ª encofrador.

0,651

19,67

12,81

mo091

h

Ayudante encofrador.

0,669

18,63

12,46

mo043

h

Oficial 1ª ferrallista.

0,225

19,67

4,43

mo090

h

Ayudante ferrallista.

0,225

18,63

4,19

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,050

19,67

0,98

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,203

18,63

3,78

Subtotal mano de obra:

38,65

3

Costes directos complementarios

%

Costes directos complementarios

2,000

81,41

1,63

Coste de mantenimiento decenal: 4,15€ en los primeros 10 años.

Costes directos (1+2+3):

83,04

UNIDAD DE OBRA EHR025: FORJADO RETICULAR CON CASETÓN RECUPERABLE Y PILARES.

CARACTERÍSTICAS TÉCNICAS

Estructura de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central, con un volumen total de hormigón en forjado con casetón recuperable y pilares de 0,207 m³/m², y acero UNE-EN 10080 B 500 S en zona de ábacos, vigas, nervios, zunchos y pilares, con una cuantía total de 24 kg/m², compuesta de los siguientes elementos: FORJADO RETICULAR: horizontal, con 15% de zonas macizas, canto 30 = 25+5 cm; nervios de hormigón "in situ" de 12 cm de espesor, intereje 70 cm; casetón recuperable de PVC, 64x70x25 cm; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080; con montaje y desmontaje de sistema de encofrado continuo, con acabado visto con textura lisa, formado por: superficie encofrante de tableros de madera tratada, reforzados con varillas y perfiles, amortizables en 20 usos; estructura soporte horizontal de sopandas metálicas y accesorios de montaje, amortizables en 150 usos y estructura soporte vertical de puntales metálicos, amortizables en 150 usos, en zonas macizas y montaje y desmontaje de sistema de encofrado continuo, formado por: superficie encofrante de casetones recuperables; estructura soporte horizontal de portasopandas y guías metálicas y accesorios de montaje, amortizables en 150 usos y estructura soporte vertical de puntales metálicos, amortizables en 150 usos, en zonas aligeradas; PILARES: con altura libre de hasta 3 m y 30x30 cm de sección media, con montaje y desmontaje del sistema de encofrado de chapas metálicas reutilizables. Incluso alambre de atar, separadores, líquido desencofrante MasterFinish RL 211 "BASF", para evitar la adherencia del hormigón al encofrado y agente filmógeno MasterKure 220 WB "BASF", para el curado de hormigones y morteros.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón:

Ejecución:

Montaje y desmontaje del sistema de encofrado:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

1,510

0,719

17 02 01

Madera.

0,188

0,171

17 02 03

Plástico.

0,323

0,538

17 01 01

Hormigón (hormigones, morteros y prefabricados).

1,649

1,099

Residuos generados:

3,670

2,528

15 01 01

Envases de papel y cartón.

0,122

0,163

Envases:

0,122

0,163

Total residuos:

3,792

2,690
