ros epoxi y tras los ensayos realizados, los
autores de los estudios concluyen que si:
L
anclaje
< 10 · Ø
Barra corrugada
Se produciría el agotamiento en la interfase resina-
hormigón.
En cambio si:
L
anclaje
> 10 · Ø
Barra corrugada
Se produciría agotamiento en el acero.
1.1.2.
Diámetro del taladro
Según el CEB (Comité Europeo del Hormigón) el
comportamiento óptimo del anclaje se obtiene con un
diámetro de taladro obtenido en la siguiente formulación:
Ø
Taladro
= (1,2 · Ø
Barra corrugada
+ 5) en mm
2.
DESCRIPCIÓN
Durante el proceso de instalación del cerramiento
perimetral mediante la colocación de placas prefabricas
de hormigón armado en una nave industrial del Polígono
Industrial de Torrehierro en Talavera de la Reina (Toledo),
debido a la falta del zunchado de unión entre los pilares
metálicos y motivado por unas condiciones de fuerte
viento, se produjo el colapso y arrancamiento de los
anclajes de las placas metálicas del hormigón de las

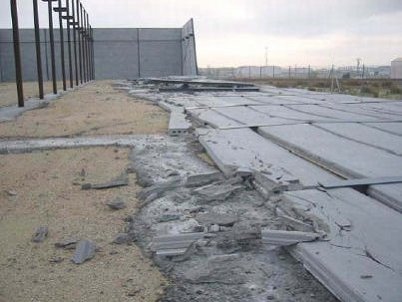

zapatas, tal y como se observa en la figura.
Como es apreciable, con el desplome del cerramiento
perimetral se produjo la caída de los pilares metálicos
que estaban unidos mediante soldadura a las placas
metálicas, éstas fueron arrancadas del hormigón de las
zapatas a la que se encontraban conectadas mediante
anclajes.
Para dar solución al nuevo anclaje a realizar, el
Sr. Pedro
Sánchez
(Ingeniero Técnico Industrial) responsable de la
empresa
PROYECTOS E INSTALACIONES INDUSTRIALES
,
se puso en contacto con el Responsable Comercial de
BASF CC en la zona, intentando conseguir una solución
basada en anclaje químico que aportara seguridad y
elevadas prestaciones resistentes y de adherencia,
tratando de garantizar la completa transmisión de
esfuerzos entre el hormigón de las zapatas y el acero.
3.
CONSIDERACIONES PREVIAS
-
Las dimensiones de las nuevas placas eran:
500 x
400 x 20 mm.
-
Dichas placas se anclarían al soporte mediante la
colocación de 4 varillas roscadas de
20 mm. de
diámetro
DIN 976 de acero galvanizado electrolítico
calidad 5,6, según especificaciones ISO 898 y DIN
267 parte 9, garantizada según norma ISO 9001
(varilla de Hilti).
-
Resistencia a compresión del hormigón
HA 25.
-
Calidad del acero
B 400 S.
Para el cálculo de la longitud de anclaje y diámetro de
taladro a realizar, se utilizó la aplicación suministrada por
BASF CC
,
ANCLAJES.EXE V 1.1
introduciendo los datos
arriba indicados.
