1.
INTRODUCCIÓN
El Guadiana es el cuarto río más largo de la Península
Ibérica y el décimo más caudaloso. Recorre la Submeseta
Sur en dirección este-oeste y, a la altura de la ciudad
española de Badajoz, toma rumbo sur, que mantiene hasta
su desembocadura en el océano Atlántico, donde vierte un
caudal medio de 78,8 m³/s. En su curso bajo, forma frontera
entre España y Portugal, a lo largo de numerosos tramos.
El Nuevo Puente sobre el río Guadiana pararelo al actual en
la EX 351, tiene una longitud aproximada de 300 m y se
encuentra en el término municipal de Villa Nueva de la
Serena (Badajoz). El nuevo tramo construido, mejorará la
entrada y salida del tráfico rodado de Villanueva hacia el
Norte.
Su construcción se inició en marzo de 2007 y será
próximamente inagurado. El promotor de esta Obra es la
Junta de Extremadura y la Consejeria de Infraestructuras y
Desarrollo Tecnológico. La Constructora que ejecuta la obra
es la UT PUENTE GUADIANA.
La instalación de las juntas para el tablero del puente, la
llevó
a
cabo
la
empresa
aplicadora
del
Club
DIR
Impermeabilizaciones y Montajes Extremeños IMTEX.
2.
MATERIALES APLICADOS Y CONSUMOS
Los materiales aplicados fueron los siguientes:
Juntas: AGWJ 70 – GT 100 – GT 200
Base de Nivelación: Masterflow 928
Imprimación de Nivelación: EMACO Epoxiprimer BP
Bandas de Transición: Masterflow 145
Imprimación Transición: Masterflow RG Primer
Resinas de Anclaje: Masterflow 140 – Masterflow 920
Sellado Tuercas de Anclaje: Masterflex 476
En la siguiente tabla, se detallan los consumos de los
materiales:
PRODUCTO
CONSUMO / UNIDADES
Junta GT 100
12m / 1
Junta GT 200
12m / 1
Junta AGWJ 70
96m/ 8
Masterflow 928
3850 Kg
Masterflow 145
100 Kg
EMACO Epoxiprimer BP
20 Kg
Masterflow RG Primer
20 Kg
3.
JUNTAS PARA TABLEROS DE PUENTES
Se instalaron en total 10 juntas, de las cuales 8 de ellas son
AGWJ 70 para movimientos de ± 35 mm y para juntas con
movimiento mayores, se instalaron juntas GT 100 (± 50
mm) y GT 200 (± 85 mm).
La base de nivelación para las juntas se conformó utilizando
Masterflow 928, previa aplicación de EMACO Epoxiprimer
BP como puente de unión.

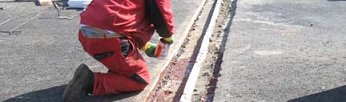

Aplicación del Puente de Unión con
EMACO Epoxiprimer BP
Base de Nivelación
MASTERFLOW 928
