MasterProtect 8000 CI
Inhibidor de corrosión basado en silano organofuncional.
MasterProtect 8000 CI
Página 3 de 5
Edición: 23/10/2017
Las probetas fueron sometidas a las siguientes condicio-
nes:
x
48 semanas de ciclos de inmersión en agua con 15%
de sal.
x
Humedades relativas elevadas (70 – 80%).
x
Temperaturas elevadas (37ºC).
Los resultados se resumen a continuación:
Inhibición de corrosión:
Tratamiento de la probeta
Resultado compa-
rado con probetas de
control
Hormigón fisurado.
Sin corrosión preexistente.
Reducción de la corro-
sión en un 99%
Hormigón fisurado.
Con corrosión preexistente.
Reducción de la corro-
sión en un 92%
Reducción en la penetración de cloruros:
Ensayos según ASTM 1152 a profundidades de 12,5mm,
32mm, 50mm y 69mm.
Pro-
fundi-
dad
Control
Tratadas con
MasterProtect 8000 CI
mm
12
Sem.
24
sem.
48
sem.
12
Sem.
24
sem.
48
sem.
12,5
0,703
0,861
1,020
<0,007
0,010
<0,007
32
0,321
0,628
0,645
<0,007
<0,007
<0,007
50
0,032
0,386
0,0386
<0,007
<0,007
<0,007
69
<0,007
0,040
0,040
<0,007
<0,007
<0,007
Cloruros medidos según ASTM 1152

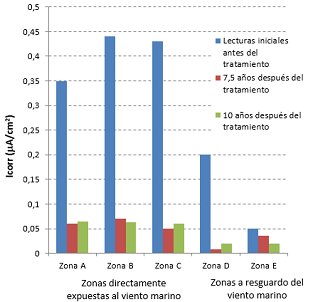

Monitorización de efectividad durante 10
años desde la aplicación del producto en Edi-
ficio Fundació Joan Miró.
Llevada a cabo por el Instituto de Ciencias de la Construc-
ción Eduardo Torroja.
Estructura de hormigón armado visto
expuesta a ambiente marino.
La relación de la velocidad de corrosión de las armaduras,
con el grado de afectación, y el tiempo previsto para obser-
var daño visible, se puede ver en la siguiente tabla:
