MasterFlow 935 AN
Antes: MASTERFLOW 935
Resina epoxi libre de estireno, de altas solicitaciones, para anclajes y fijación de
cargas pesadas en situaciones críticas.
E.

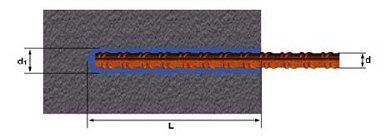

Anclaje de armaduras según BAEL 91
d = diámetro de la barra
d
1
= diámetro del taladro
L = profundidad del anclaje
Propiedades de la barra Fe E500:
(Cargas de trabajo de acuerdo con BAEL 91 para MasterFlow 935 AN según propiedades barra de acero HA Fe E500)
d (8mm)
Resistencia mínima
hasta punto de rotu-
ra (kN)
Límite de elasticidad
Fe (kN)
Carga máxima
Fe/1.15 (kN)
8
27.7
25.2
21.9
10
43.27
39.3
34.1
12
62.2
56.5
49.1
14
84.7
77.0
66.9
16
110.6
100.5
87.4
20
172.7
157.0
136.5
25
269.98
245.44
213.42
32
442.34
402.12
349.67
40
691.15
628.32
546.36
Formula de derivación para las cargas de trabajo:
L = ß * (F/d1)
donde: L = profundidad (mm)
F = máx.
carga posible en la barra (kN)
d1 = diámetro del taladro (mm)
ß = calidad del acero
ß
C20/25
C35/45
Acero
Fe
E500
1.51
1
MasterFlow 935 AN
Página 4 de 7
Edición: 01/04/2014
